定電壓LED電源搭配定電流(DC to DC)轉換器驅動LED注意事項
文:藍樺/工程部
hank@meanwell.eu
隨著綠能省電概念的普及，LED照明也越來越受民眾接受，但設計者對于如何挑選合適的LED驅動器仍然是一知半解；希望藉由本文讓設計者能更了解使用定電壓LED電源搭配定電流(DC to DC)轉換器來驅動LED要注意的事項。
在進入主題之前，先介紹一下目前常見的LED燈具電路驅動設計有以下三種搭配模式：
1) 直接驅動 : COB LED模塊接定電流LED驅動器，燈具的亮度及電流由LED驅動器控制。為目前市場主力，大多是高效能高功率燈具應用
2) 燈條內建簡易限流電路:12V或24V LED燈條搭配定電壓電源使用，燈條上電流由電壓與LED之間的電阻或簡易晶體管限流電路決定，大多用于間接照明與小功率直接照明應用。
3) 外加或內置電壓:電流轉換器使用定電壓電源，中間利用定電流輸出的電壓-電流轉換器，輸出定電流到LED 模塊上，電流主要由中間的電壓-電流轉換器(DC to DC)控制。類似分配式電源應用，一個較大功率的驅動器提供能量，后級電壓- 電流轉換器限制LED電流。
第三種方式- LED驅動器搭配主動式電壓-電流轉換器較有可能發生匹配問題。以下即探討定電壓電源搭配電壓-電流轉換器(DC to DC)來驅動LED模塊時需要注意的事項。
電壓-電流轉換器：
一般常用在LED限流的直流轉換器架構有三種，升壓式、降壓式或是 升降壓式(buck-boost)。無論何種轉換器，其輸入電壓允許值都具寬范圍特性，當輸入電壓在一定區間內，轉換器都會將輸入功率轉換成特定的輸出值。當輸出負載為穩定狀態時，輸出入的功率都會在一定值，固定功率的概念為高輸入電壓低輸入電流，低輸入電壓高輸入電流，輸入功率公式如下 :
使用電壓-電流轉換器(DC to DC)可能出現之問題：
市售直流輸入的長條形燈管或小型聚光燈成品，通常內部會含有類似明緯LDD系列或LDH系列電壓-電流轉換器，此類燈具產品外部通常只會標示一個標準輸入電壓(例如輸入:24VDC)，但實際工作的電壓范圍遠比規格標示上的寬。

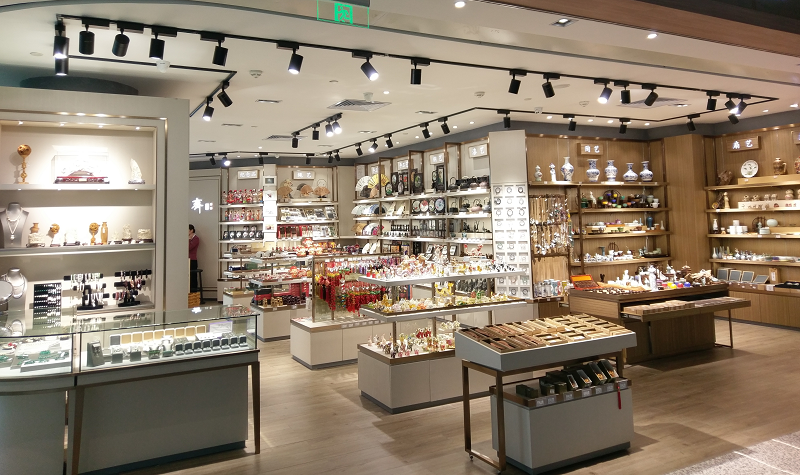

圖一 小型聚光燈
以LDD-350H的規格來解釋說明，LDD-350H的輸出電流為350mA，輸出與輸入電壓范圍分別是: 輸入9~56VDC，輸出2~52VDC。實際輸出電壓由LED負載決定，而輸入電壓只要是比輸出電壓高3V都是可操作范圍。意思是當LED順向偏壓是9V，則LDD-350H輸入在12~56VDC范圍都會正常工作。

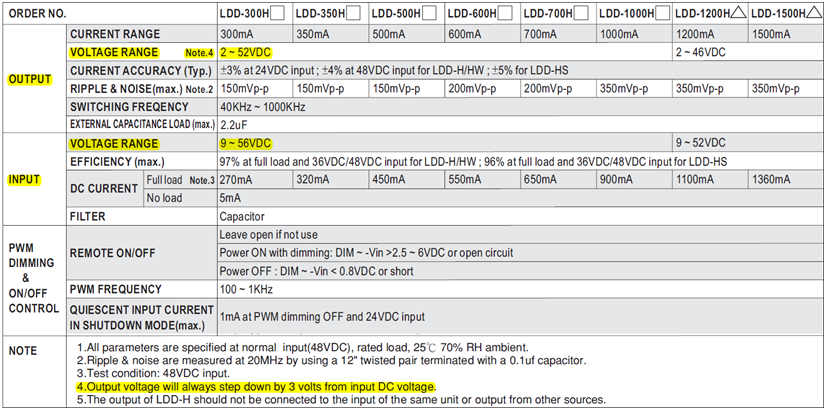

圖二 LDD-H規格
由于實務上因?yàn)?4V電壓電源較為普遍，很可能在該燈具目錄上會建議搭配24V電源來使用，在信息不完整情況下，有可能會造成系統組裝者誤判，并發生電源搭配性問題，此類問題與輸入開機時的瞬時有關，可能的現象是開機失敗或開機時燈具閃爍，以下針對問題做更詳細說明。
狀況一：定電壓電源供應器可供應的電流不足。
主因?yàn)殡娏鬓D(zhuǎn)換器啟動電壓低于前端電源供應器的額定電壓，當在低壓啟動工作下，電流轉換器需求電流高于電源可輸出電流值。以圖三為例，輸出端燈條每條上的LED電壓電流是9V/1A，30條并聯時總輸出就是270W。如果燈具或轉換器輸入電壓標示為 24V 輸入，一般人可能會選 24V、大于300W的LED驅動器，比如說HLG-320H-24。

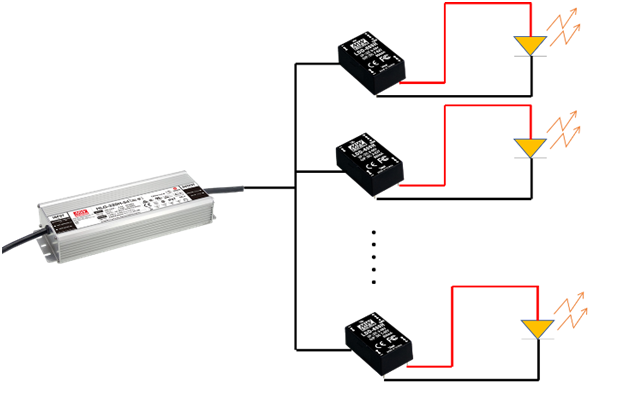

圖三 裝配示意圖
HLG-320H-24規格書顯示其最大輸出瓦數是320.16W，最大輸出電流是13.34A。如果單依規格來看，用于驅動此燈具似乎沒有太大問題，但實際狀況是當電流轉換器后端接的是9V的LED時，降壓式轉換器會在12V輸入時就會啟動，因?yàn)轵?qū)動器從開機到輸出升到正常電壓需要一定時間，若轉換器的輸入點低又無軟啟動機制(輸出功率由低至高漸增)，有可能在HLG-320輸出從0V升到24V的過程中，轉換器即開始全輸出工作，此時因需求電流高于HLG-320H-24所能供給，因此PSU輸出會被拉低并中斷，燈具則可能閃爍、亮度偏低或完全無法開機。
電流轉換器在24V與12V時的輸入電流如下時，需高一倍的輸入電流以維持預期的輸出規格。
- 工作電壓 24V 時 電流轉換器輸入電流
- 工作電壓12V時 電流轉換器輸入電流
圖四 DC/DC 在不同輸入電壓下工作狀況.
圖五 HLG-320H規格
以圖六為例，當LED規格是6V/20A時，降壓式轉換器可能在9V以下就開始工作。如電源AC開機后來不及升到正常電壓，轉換器即開始全功率輸出，即使電流仍在電源可接受范圍內，但因電壓已低于最低工作范圍，電源無法穩定工作，會進入打嗝模式重新啟動。此時，燈具雖短暫點亮，但因電源無法穩定工作會進入反復閃爍狀態，直到電壓升到可工作區間 (>12V)。

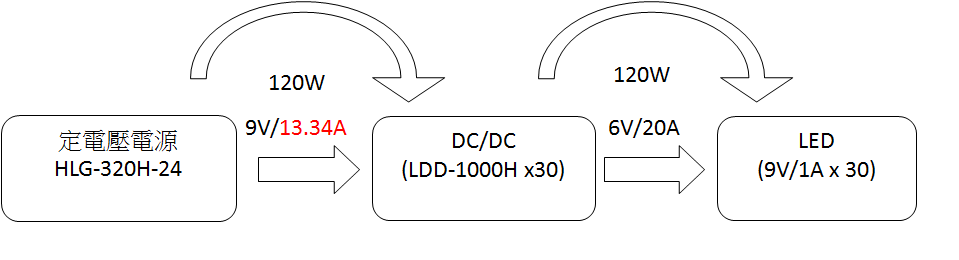

圖六 9V即啟動，HLG-320H來不及升到正常電壓，會進入重啟模式

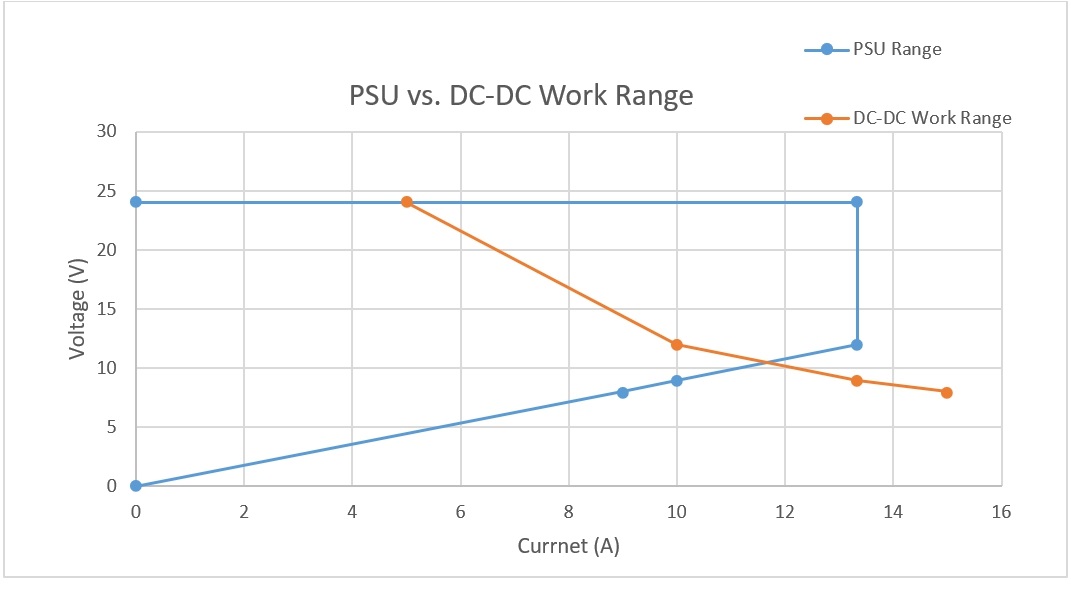

圖七 HLG-320H-24工作區間及DC/DC工作曲線
解決方案：
如燈具出現此問題時，可以下列方式解決:
一 ) DC/DC Soft Start or Delay Start
使用具軟啟動的轉換器，在啟動初始時，DC/DC會漸進式的提升輸出入功率，此機制可避免inrush current并有助于前端電源順利升壓至正常輸出電壓。
二) 使用DC Switch 或 具Dim Off的轉換器
pPSU 電壓成功建立前(@230VAC < 0.5sec)，DC/DC 可先以Dim off 方式關閉或在前方加DC switch切斷電源輸出至DC/DC的回路，當電壓成功建立后再開啟DC/DC，可確保電源是操作在正確條件下。

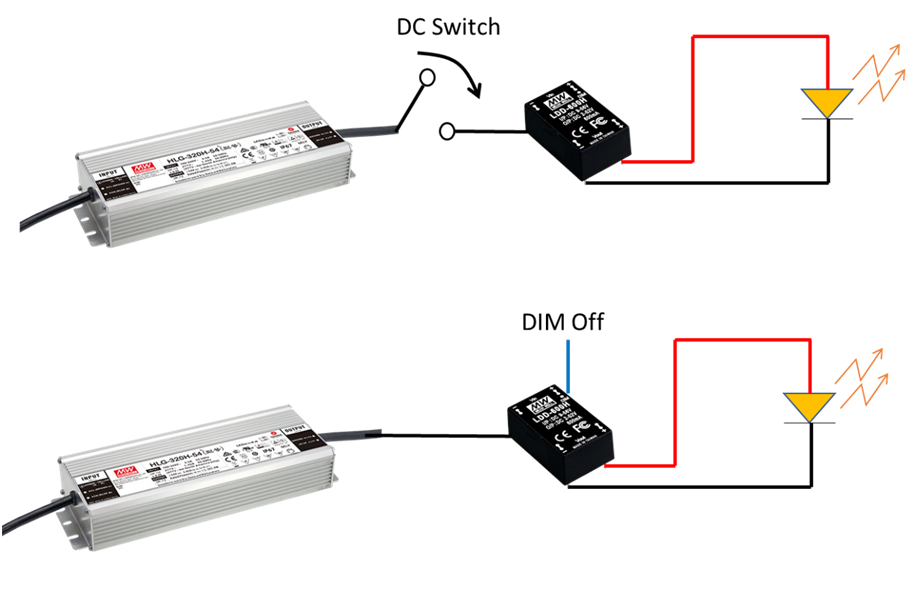

圖八 使用DC Switch 或 轉換器附帶的Dim Off 功能
增加電流可藉由直接增加瓦數，比如說HLG-320H-24換成HLG-480H-24，或是換成低壓(高電流)同功率產品，比如說 HLG-320H-24 (13.34A)換HLG-320H-12 (22A)，必須注意選用的電壓必須是在電壓-電流轉換器的輸入范圍內。
四) 詢問明緯修改可能性，增加瞬間功率輸出功能
部分產品可以提高瞬時輸出電流，或是放寬過電流保護范圍，在開機后，電流必須回到電源的額定值內。搭配性問題需要依系統需求及狀況解決，如客戶有遇到類似問題，建議先確認LED及DC轉換器的規格，再向明緯服務人員咨詢合適的產品。
