文:伍偉強/工程部
RMA@meanwell.com.cn

近幾年全彩LED顯示屏興起，其高亮度大屏幕吸睛的特點，被眾多廣告商、地產商所喜愛。為了提供更好的觀賞體驗，對于畫面的清晰度和真實度要求越來越高，小間距LED顯示屏不僅成為業界的新寵兒也將是未來的發展趨勢。

全彩LED小間距顯示屏能在更小的屏體上，顯示更真實的效果，應用范圍越來越廣泛，特別在一些特殊應用場合，例如劇場劇院、大型演出、國際賽事現場直播與重要視頻會議等(如圖一所示)。顯示屏的高可靠性、低故障、免維護的特性也是受到人們青睞的主因之一。

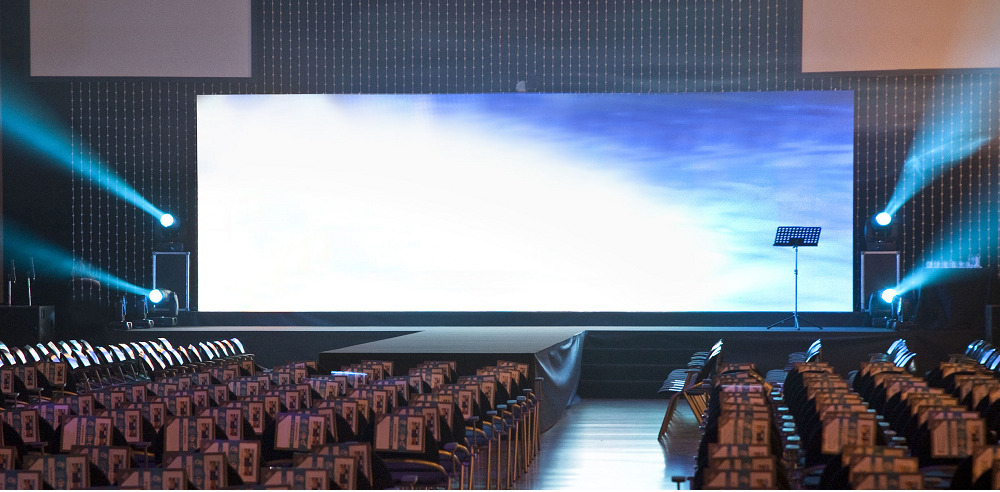

圖一 全彩LED小間距顯示屏的應用

現有的顯示屏通常是采用單電源供電，一旦電源故障，則會導致無法正常顯示圖像，嚴重影響視覺效果，然而于現場更換電源和維修皆會影響活動的進行，因此LED全彩顯示屏進行了可靠度升級 : 電源和訊號備份系統采用了“1+1”并機冗余設計。

以下為針對冗余應用的簡短說明：
傳統冗余電源接法是由2個或多個電源于正端分別串接二極管的方式并聯輸出至電源總線上，如圖二所示?？梢宰?個電源單獨工作，也可以讓多個電源同時工作。當其中1個電源出現故障時，由于二極管的單向?qū)ㄌ匦?，不會影響電源總線的輸出。

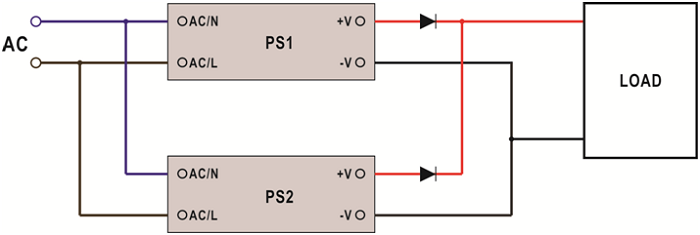

圖二 串接二極管的冗余系統


現在新的冗余電源方案是采用大功率的MOSFET來代替圖二電路中的二極管，由于MOSFET的導通內阻小，可以達到幾mΩ，大幅降低了壓降損耗，應用電路中MOSFET采用專業芯片的控制，不僅實現了效率更高的解決方案，而且可接較小的散熱器，縮減了散熱器的空間，因此設計到電源中，節省了系統的總成本。

明緯新推出的LSP-160系列的設計是利用MOSFET來代替?zhèn)鹘y(tǒng)電路中的二極管并聯方式，并采用專業的芯片控制，可實現冗余+并聯均流應用，而且體積小，效率高，可滿足小間距全彩顯示屏市場冗余應用需求。此外，LSP-160全系列屬于輕薄型半灌膠產品，可降低因特殊應用環境、污染、震動、潮濕帶來的電源故障，如鐵路信息化設備、城市軌道交通智慧化設備等可靠性要求較高的系統，或者受安裝空間限制的設備，皆可推薦客戶選擇此系列予以替換。


圖三 LSP-160應用冗余+并聯的配接方式
