技服中心/吳振源
willard@meanwell.com



      三相四線 UPS 系統廣泛應用于需要穩定電力的大型商業設施、工業廠房、數據中心、醫療機構及交通運輸?shù)阮I(lǐng)域，并延伸至移動式電源應用。在這些環境中，許多設備對電力中斷極為敏感，如服務器、制造機器、醫療儀器和通訊設備。三相四線 UPS 系統能提供穩定的三相電力，并平衡各相之間的負載，確保電壓穩定，避免因電力波動或中斷導致設備損壞。對于移動式應用，如戶外活動、緊急應變車輛或臨時施工場所，移動式三相 UPS 系統尤為重要，因為它能在缺乏穩定市電的情況下提供可靠的電力保障。這種應用確保關鍵設備在任何場所皆能穩定運行，維持業務連續性與運營效率，避免因斷電導致數據損失或生產中斷。

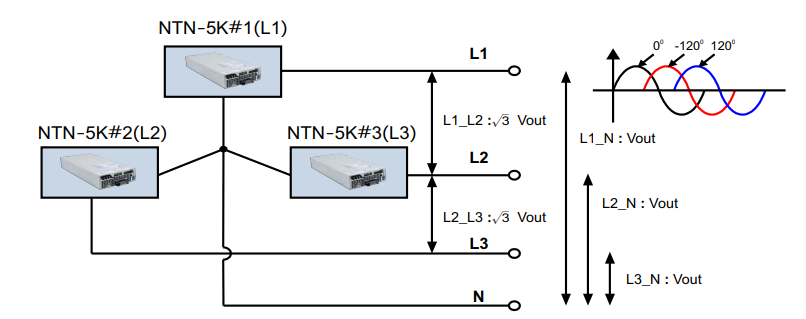

      明緯新推出的 NTN-5K 是一款 5000W 高可靠離網正弦波的 DC-AC 逆變器，內建交流充電器和 UPS 功能 (交流旁路)。搭配電池適用于住宅、商業、船舶、汽車、礦山、建筑工地與沒有市電的偏遠地區。除了可單相使用外，也可以使用 3 臺并按照以下的配接方式組成三相四線式電源，應用于三相四線 (L1/L2/L3/N) 設備或分別配接相電壓 (L1/L2/L3-N) 于單相設備。

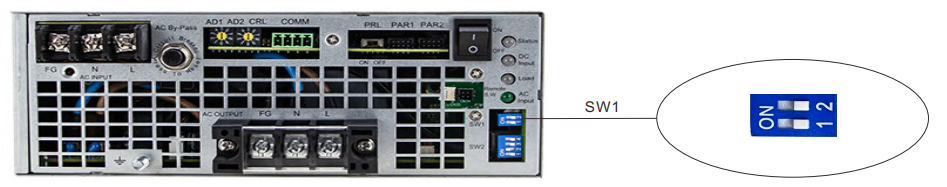

      各相相位差透過以下 SW1 指撥開關，按照表格說明設定：

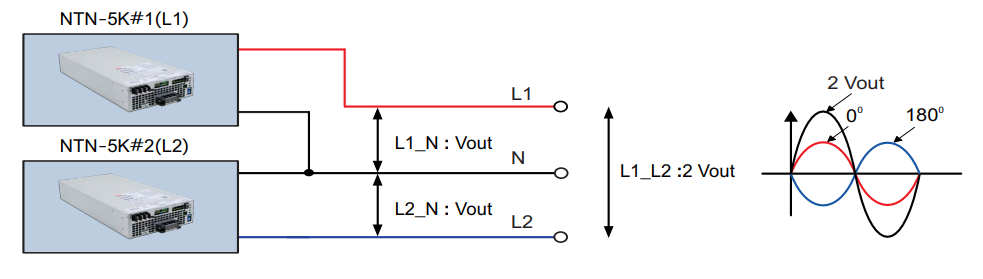

      另外若是有 110VAC/220VAC 單相三線式的應用，也可以透過以下配接方式與指撥開關設定，但要留意若是有接 AC 電源的話，這兩個 AC 電源要獨立的，不然會透過內部回路造成短路。
