早期顯示屏多以大間距設計之戶外廣告及演唱會應用居多，但隨著LED往小型化發展，已可采用Mini及Micro LED使用于室內顯示屏，來達到小間距高分辨率的應用要求，以符合室內近距離觀賞。因此，有越來越多的大尺寸(>100吋)室內LED顯示屏應用，包含電影院、會展中心及電影拍攝虛擬場景等，都非常適合采用小間距室內LED顯示屏來使用。

但顯示屏使用于室內應用必須克服以下幾點要求，如無噪音、低輻射熱、安全用電及小型化等問題。一般顯示屏使用于戶外，搭配風扇做為系統或內部電源散熱，當風扇轉動時會伴隨風扇高轉速的聲音，但在戶外使用并不會對觀看者有任何影響，若在室內使用時就會干擾到影音播放的收聽質量及有輻射熱問題，除了風扇所帶出來的熱氣，顯示屏透過不同LED波長將顏色的變化展現出來。因此，在近距離觀看時會感受到LED波長輻射熱的作用，所以如何降低LED熱度及內部控制板的損耗就是我們必須要克服的。

此外，室內顯示屏容易被用戶(小孩)接觸到，如何降低觸電風險也是一個非常重要的安全要求，因此，我們建議采用符合安全電壓(SELV)的前端直流集中供電方式，搭配后端低壓輸出供電給驅動控制IC如4.2V/3.8V等，來提高用電安全及降低不必要的轉換損失與LED熱源。此集中供電方式亦可以將電源與控制板采熱電分離設計，將熱源分散來降低顯示屏輻射熱的問題。一般室內也是比較有空間限制，所以搭配使用低壓集中供電方式，可降低室內顯示屏的機構，符合小型化設計，以減少安裝空間與提高機構的美觀度。

明緯特別針對小間距室內LED顯示屏的應用，提供低壓(24V/48V)直流集中供電總線方案，以協助客戶解決上述應用于室內顯示屏問題點。明緯可提供前端低壓直流供電系統，如UHP/ DPU/ RST/ SHP等系列，可符合SELV安全電壓總線，再搭配Class III類 DC-DC NID100-4.2V電源，提供給LED控制模塊，以達到無噪音、低輻射熱、安全用電及小型化等應用要求。

尤其在前端電源部分，明緯可提供多款單相及三相AC用電的系統電源組合方案，以滿足客戶不同應用需求。在DC-DC電源模塊部分，明緯可提供11A及15A兩種輸出電流規格給客戶搭配不同小間距的LED燈板使用，可滿足一般室內顯示屏亮度值在600~1200 cd/m2的應用要求，預計每一個箱體只需要2個DC-DC NID100電源做搭配使用即可，相關詳細的系統電源方案及應用案例介紹，請參考下方表格及鏈接。

表1. 直流(DC)集中供電方案

24V/48V 直流集中供電方案特色:

• 降低系統(風扇)噪音問題
• 熱電分離降低系統輻射熱問題
• 降低觸電風險(SELV)
• 低高度小型化設計
• 集中供電可冗余并聯擴充

實際應用案例介紹:

此低壓安全48V集中供電電源方案，明緯也結合PBM客戶佛山市青松科技股份有限公司，實際搭配室內小間距(P1.5)顯示屏，每個箱體搭配2個NID100-4.2/10A DC-DC電源驅動控制板，可提供8K高畫質分辨率撥放，于明緯蘇州智能園區會展中心使用，做為員工教育訓練及經銷伙伴大型會議使用。

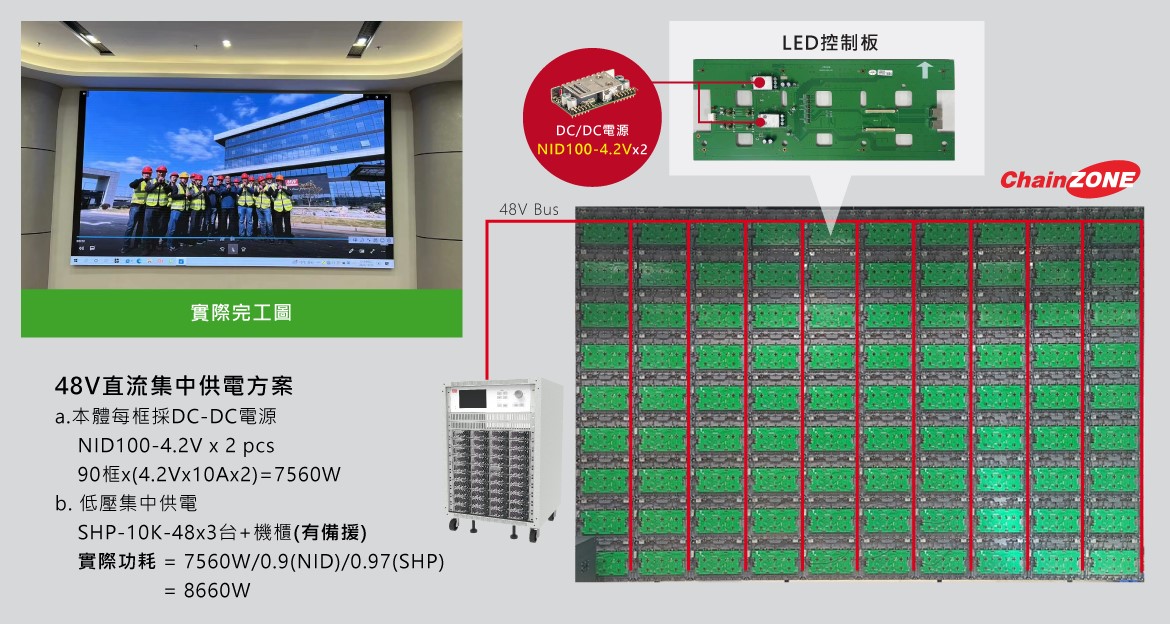

圖1. 48V直流集中供電方案—室內LED顯示屏實際案例


小間距LED顯示屏電源方案: https://mailchi.mp/meanwell.com/miniled_tw

相關產品與應用需求可直接聯系明緯業務或技術人員，也請持續關注明緯線上展覽館相關產品與解決方案介紹。

明緯線上展覽館:  http://expo.meanwell.com.tw/index.html
