電氣設備AC輸入連接配置通常設計為可移動式或固定式。例如堆高機電池充電器、工業等級的光纖雷射機、LED 顯示屏或照明行業中的工礦燈，這些固定式應用的設備，其交流電源都是直接連接到斷路器或配電箱。對于可移動輸入電線設備式設備，其交流電源透過交流插頭連接到設備；在零售和服務行業，Kiosk和自助登機臺都是使用交流插頭簡化安裝的流行設備。這類的設備不僅需要多種電壓以應內部各負載需求，而且還需要低接地漏電流。各電壓主要供電給Kiosk內部的外圍配置，例如分配貨幣的馬達、使用接口的觸碰屏幕、音頻系統和內部搭載的計算機系統。對于低接地泄漏電流，主要是安規對于可移動輸入電線設備要求要小于 500uA 或 750uA，以防止交流插頭和插座之間的接地或建筑物接地不確實，進而造成使用者觸電的現象。由于使用多個電源供電給外圍配置會增加設備的總接地漏電流，因此多個電壓和低接地漏電流的要求對 Kiosk 的設計構成了限制。

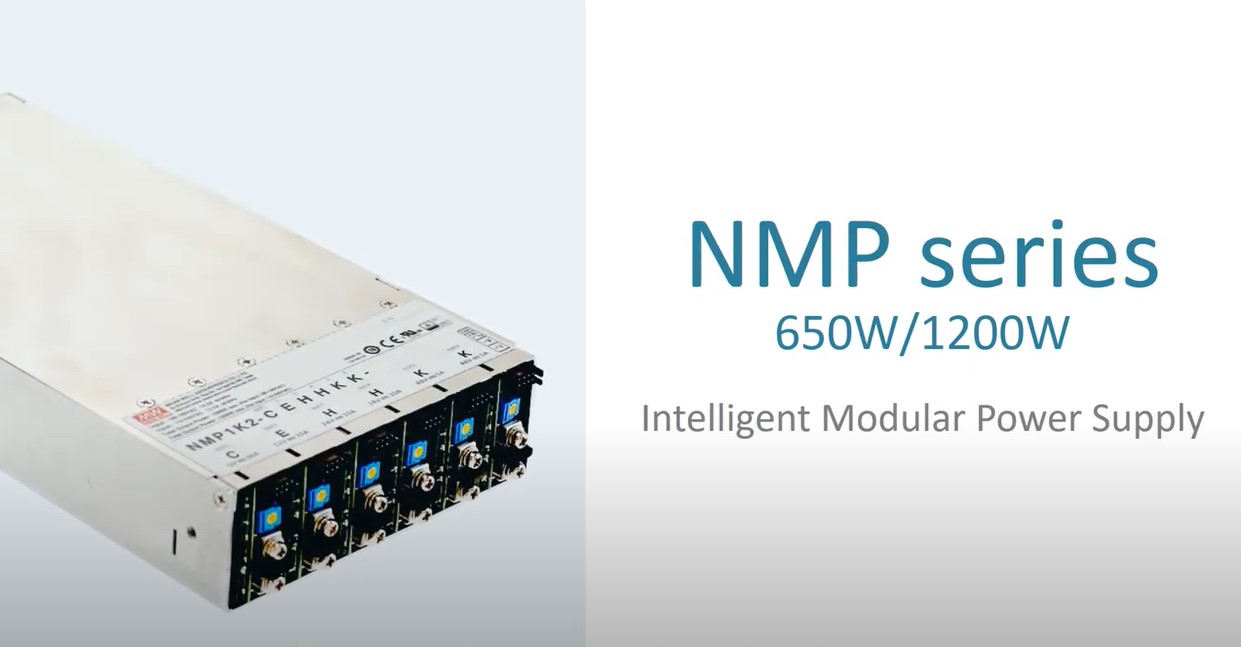

明緯模塊電源 NMP-650/1K2 和 UMP 系列為該應用提供解決方案，因為它們可以在單臺電源中提供多個電壓，并且接地泄漏電流可以低于400uA。而且單臺的模塊電源還簡化了安裝程序。此外，這兩個系列通過了音頻、視頻和 ITE 62368 的認證，以利于 Kiosk 申請強制性的安規認證。對于醫療行業，如圖一所示，NMP-650/1K2 也是醫療機械手臂推車等可移動輸入電線醫療設備的解決方案。

備注:Kiosk為自助多媒體服務平臺的簡稱

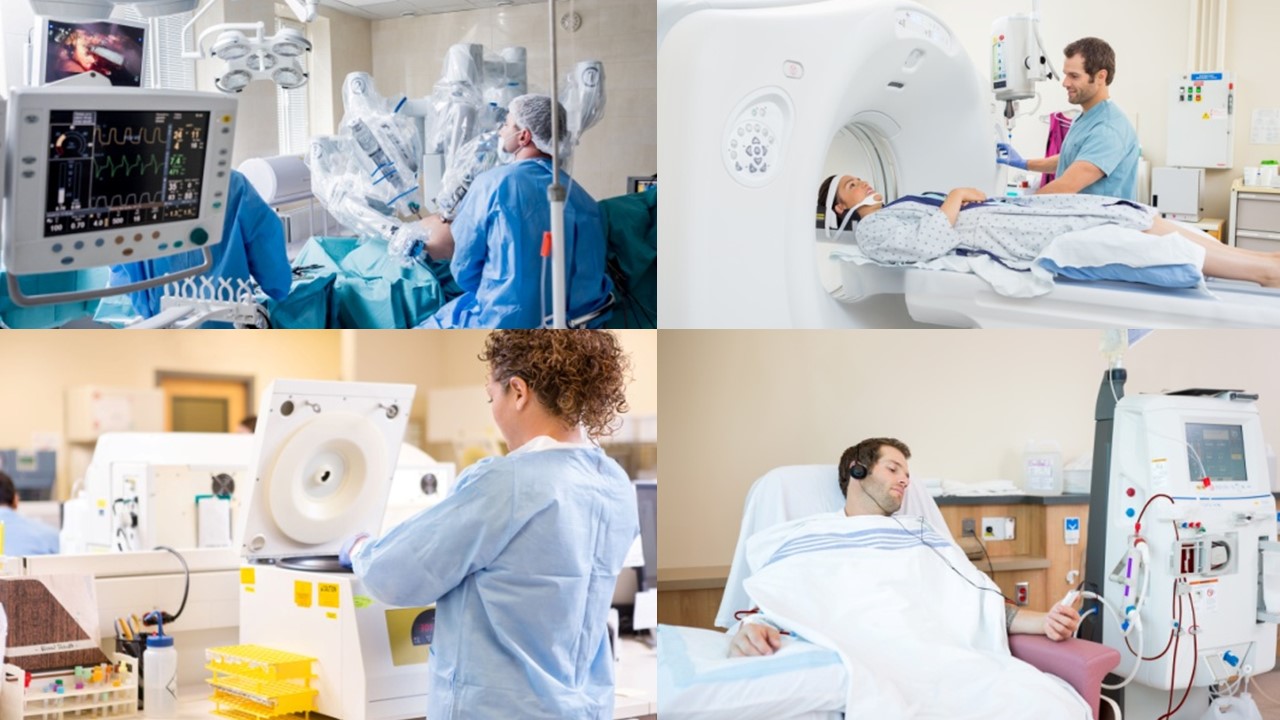

圖一 醫療產業應用

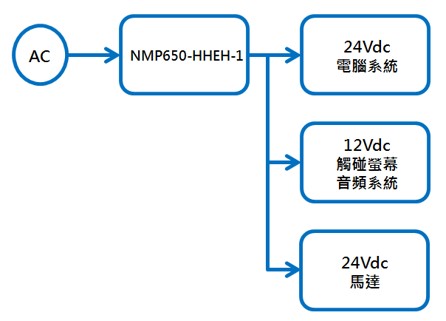

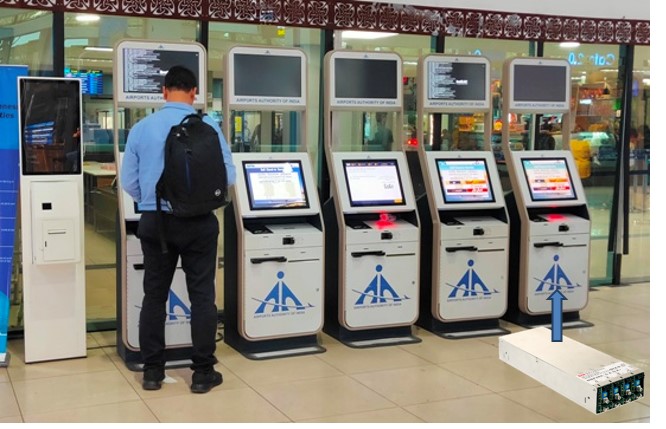

下圖為機場自助登機臺的設備，內部使用一臺模塊電源NMP650-HHEH-1，其中SLOT1/2為24Vdc并聯供電給內部搭載的計算機系統，SLOT3為12Vdc供電給觸碰屏幕與音頻系統，SLOT4為24Vdc供電給馬達。

圖二 Kiosk應用范例

除了上述內容，有任何模塊電源應用需求也可以與明緯技術人員進行交流，我們將依您的需求提供電源產品與控制解決方案。
