文: 鄭贊國 /RMA
peter@meanwell.com

筆者從事電源供應器售后服務工作約十余年，有幸見證到「電源供應器」產業的進化史，不僅在線路設計技術大幅躍進，零件方面在同規格的尺寸也越來越小型化，在此趨勢下造就電源供應器功率密度不斷的提升，產品體積也越來越小。

高瓦數機型設計要符合此趨勢的另一個議題就是散熱問題。最簡單的方式，是以風扇來強化散熱能力，但僅僅加入風扇，這樣仍是不夠的，故而將風扇風向方向由吸出式轉變?yōu)閮?nèi)吹式提高散熱效果，不僅可以大幅降低零件溫<度，且也可以縮小產品內部空間體積，但由于過去客戶使用習慣未同步轉變，這樣的設計改變相對也帶來其他的議題。


針對內吹式風扇常見的不良問題如下說明：

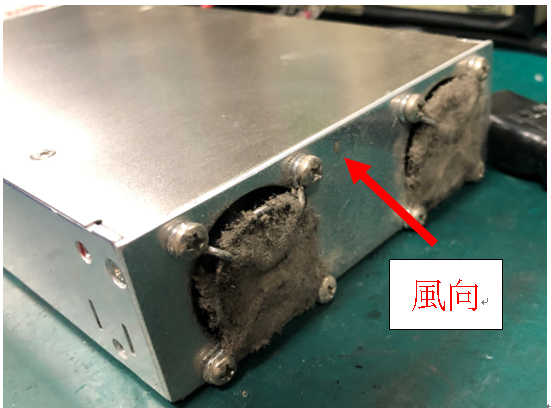

圖一、風扇鐵網卡灰塵造成風量不足

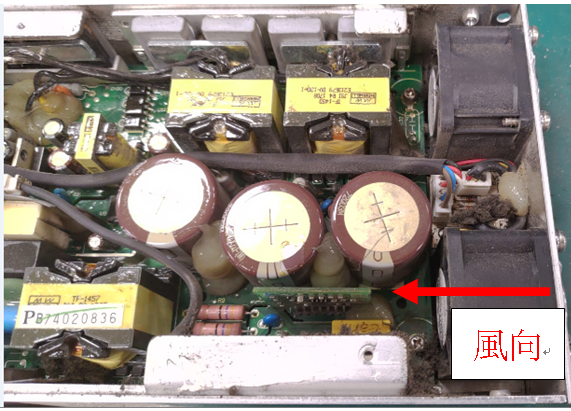

圖二、產品內部零件迎風面大量積塵

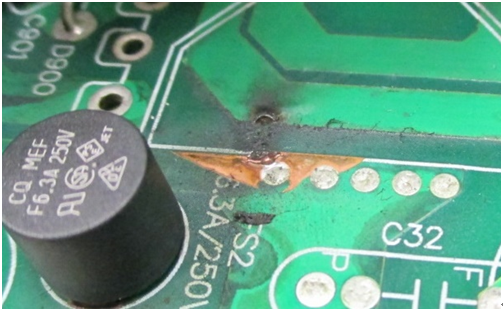

圖三、因積塵/濕氣問題導致銅箔跳火



游離在空氣中的灰塵會被風扇吸過來附著在鐵網上，時間一久累積起來的灰塵量就很可觀，且會卡住鐵網造成吸入風量不足，嚴重影響散熱，更甚者會觸發FAN LOCK的功能，進而使機器關機。

圖二

靠近風扇附近零件面對風向的迎風面也很容易卡灰塵造成散熱不足，如再吸收到空氣中的濕氣，將更容易造成零件耐壓降低或跳火而短路。

圖三

兩帶高壓電銅箔間距離原始設計是足夠的，但在風向助長下，因?yàn)榉e塵及吸收濕氣而導致距離變小，進而導致耐壓降低而跳火，造成不良。

以下針對兩種風扇結構的優缺點比較:

針對產品風扇內吹式結構的設計，要改變客戶使用習慣實非易事，產品又不能因此再變更風扇方向走回頭路，在此兩者之間如何取得平衡點？成為了設計者的一大功課。
明緯開發的新一代無風扇傳導散熱式電源供應器，于推出后，迅速成為客戶間的新寵兒，好評不斷。獨特的無風扇設計能解決過去電源風扇應用在多塵環境下，吸入粉塵所造成的故障議題，有效減少設備維護頻率以及成本開銷，對于具有安靜訴求場合與室內設備也非常適合使用這款電源。

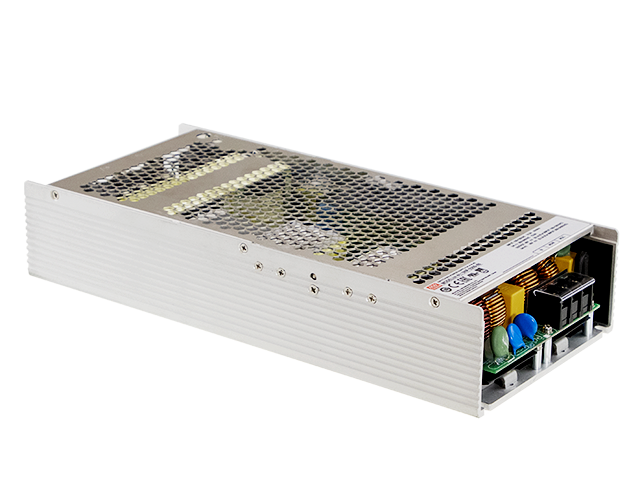

UHP全系列，涵蓋200~2500W
