文: 吳振源 /工程部
willard@meanwell.com

開關式電源供應器由于輸入端會設計大電容(Bulk Capacitor)，作為橋式整流濾波用，藉以降低輸出端2倍頻的漣波；所以當開機瞬間，電容等同短路，故會產生很大的涌浪電流。為了控制涌浪電流的大小，通常開關式電源供應器會設計抑制電路，大多會使用負溫度系數熱敏電阻(NTC)來抑制；但熱敏電阻會有損耗，進而影響效率。為了整體效益考慮，熱敏電阻值也不能太大，只需將涌浪電流控制在適當?shù)姆秶５@樣的作法，有些使用者還是無法接受，故ICL-16系列就應運而生。

ICL-16系列 ，16A AC涌浪電流抑制器

ICL-16系列是一款16A的涌浪電流限制器，可用于降低電容性負載所產生的高涌浪電流，防止斷路器誤動作。同時ICL-16使得在同一交流線路上可以安裝多臺電源，如此可降低系統斷路器的使用顆數，藉以降低整體設備成本。

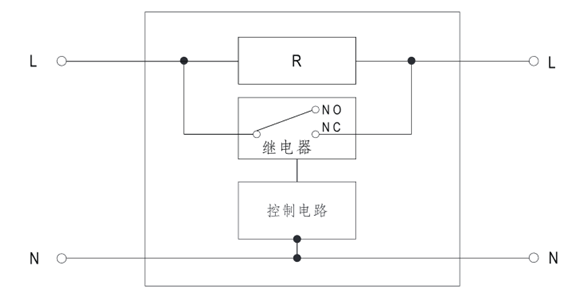

ICL-16的線路方塊圖如圖一所示，是由三個方塊所組成，方塊一是水泥電阻R，這排除了負溫度系數熱敏電阻會因溫度上升降低阻值的問題。方塊二是繼電器，其作用是將水泥電阻短路，減少損耗。至于繼電器什么時候要短路，就是由方塊三控制電路來決定。

圖一 ICL-16線路方塊圖

此機型依照安裝方式的不同，有軌道安裝的導軌型ICL-16R，如圖二所示。以及接線端子安裝的長條型ICL-16L，如圖三所示。其詳細的規格可參考官網的規格書。其應用配接圖可參考圖四所示。

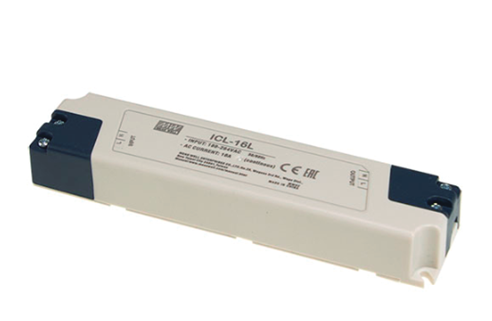

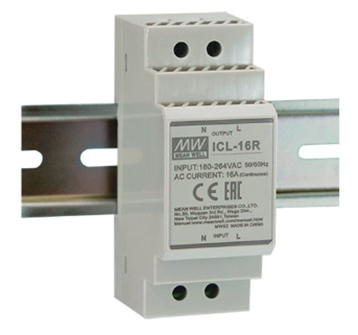

圖二 ICL-16R	圖三 ICL-16L

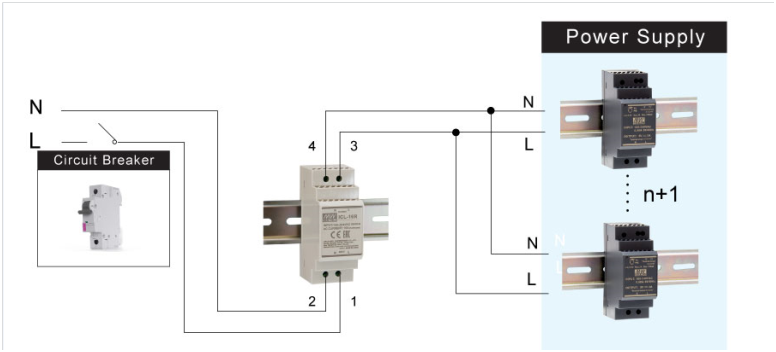

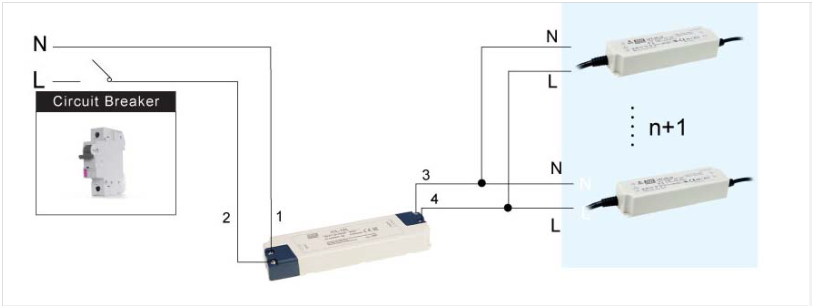

圖四 應用配接圖

如何計算ICL-16可連接電源供應器的臺數

首先說明ICL-16要如何計算可連接電源的臺數，主要是根據規格書中交流連續額定電流與最大允許電容負載來計算。在計算之前，必須先知道電源的輸入大電容容值與交流電流大小，若是選擇明緯的電源，這兩個參數都可以從明緯的官網取得。以下舉ICL-16R搭配SDR-120-24為例，你可以透過一步一步的流程來計算ICL-16R于230VAC下可以接幾臺SDR-120-24。

步驟一：

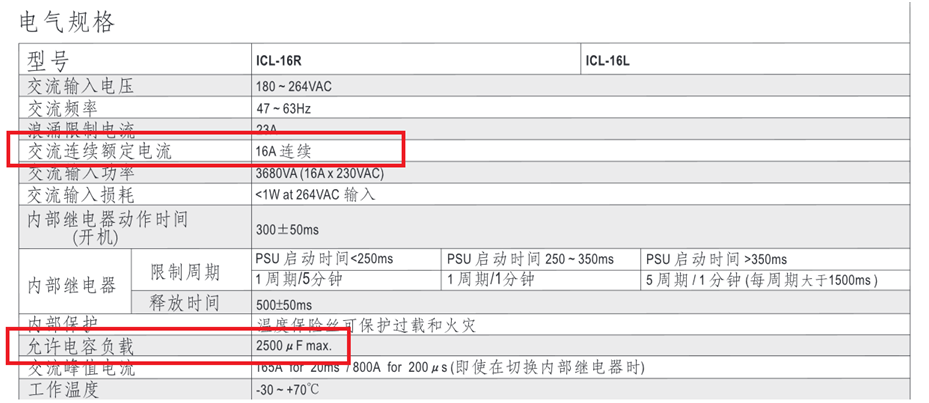

根據以下ICL-16R規格書得知其交流連續額定電流為16A，最大允許電容負載為2500μF。


步驟二：

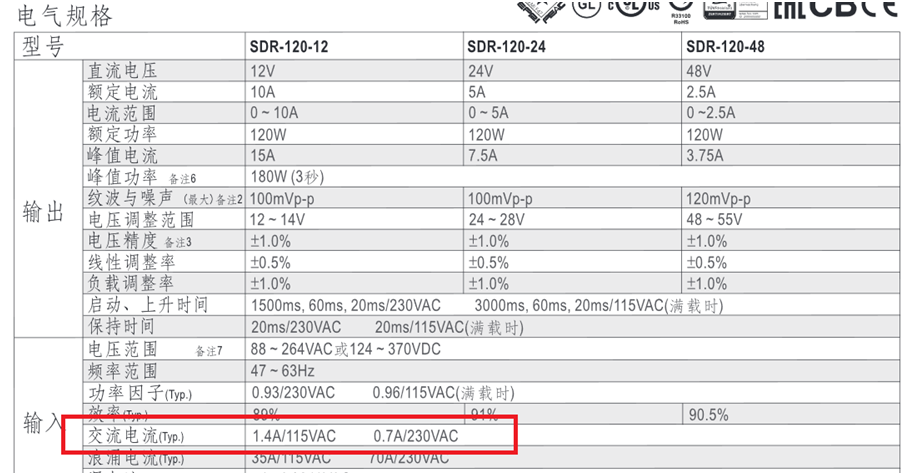

根據以下明緯官網SDR-120規格書得知于230VAC下，滿載輸入交流電流為0.7A。
根據ICL-16R交流連續額定電流16A與SDR-120-24滿載輸入交流電流0.7A，可依以下公式概算ICL-16R可以接22臺SDR-120-24。
16A/0.7A=22.8… →無條件舍去取22


步驟三：

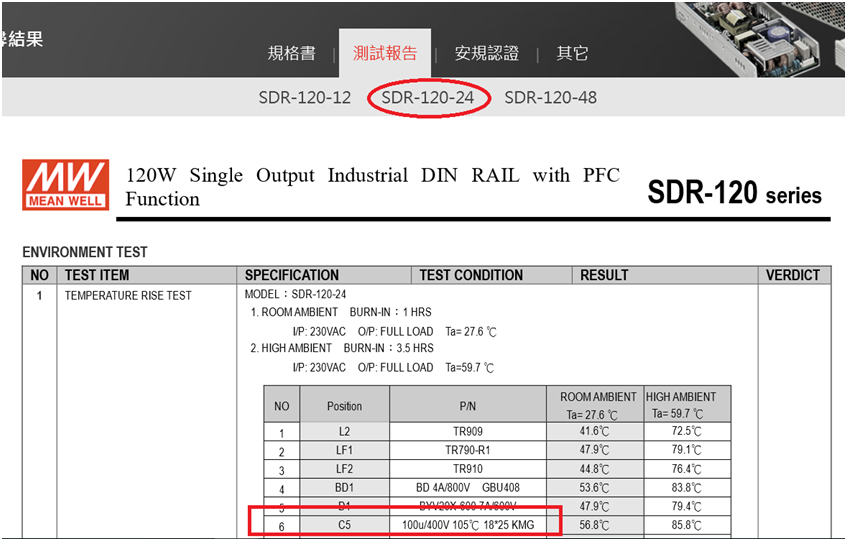

根據以下明緯官網SDR-120-24測試報告中環測測試數據得知輸入大電容容值為100μF。
  根據ICL-16R最大允許電容負載2500F與SDR-120-24輸入大電容容值100μF，可依以下公式概算ICL-16R可以接25臺SDR-120-24。
2500uF/100uF=25臺

步驟四：

最后由步驟二與步驟三分別計算的臺數取最少的臺數，并乘上0.9的系數，就可以決定ICL-16R可以接19臺SDR-120-24。
22*0.9=19.8… →無條件舍去取19

步驟五：

實際裝機驗證臺數。

斷路器的一般規格介紹以及選用的方式

(一) 簡介

斷路器(Circuit Breaker，簡稱CB)，又稱遮斷器，是一種過電流保護之裝置，可用于室內配線之總開關與分電流控制開關，也可有效保護電器的重要零件，主要用作短路保護以及防止嚴重超載，如:工業機器上的馬達負載保護也會指定使用斷路器做為保護裝置之一。



(二) 種類

常見斷路器為無熔絲斷路器(日本稱NFB，歐美人稱MCB)，依跳脫電流特性曲線可分為4類，A、B、C、D型跳脫特性曲線。A型跳脫電流為(2~3)*In，適用于保護半導體電子線路，有小功率電源變壓器的測量線路，或線路長且短路電流小的系統。B型跳脫電流為(3~5)*In，適用于住戶配電系統，家用電器的保護和人身安全保護。C型跳脫電流為(5~10)*In，適用于保護配電線路，以及具有較高接通電流的照明線路。D型跳脫電流為(10~20)*In，適用于保護具有很高沖擊電流的設備，如變壓器電磁閥等。
搭配明緯的電源供應器，建議至少應使用C型或D型的斷路器。(In:額定電流)



(三) 規格
以下針對斷路器上幾個常標示的重要規格來做介紹：



1. 額定電壓：斷路器可以使用的額定輸入電壓，如AC 240V、120V。
2. 極數：可以同時接通、斷開m條線路就是m極；斷路器有1、2、3、4極區分，以P表示，如2P就是2極。一般3、4極用于三相線路。
3. 額定電流(以AT表示)：可承載并使機構跳脫之電流容量。
4. 框架容量(以AF表示)：斷路器的框架容量即表示此斷路器能承受的電流。
5. 額定極限短路啟斷容量(以Icu表示)：指規定條件下的啟斷容量，如380V-30kA；按規定的試驗程序之后，不考慮斷路器繼續承載額定電流，如225A。
6. 額定使用短路啟斷容量(以Ics表示)：指規定條件下的啟斷容量，如380V-15kA；按規定的試驗程序之后，須考慮斷路器繼續承載額定電流，如225A。以上規格若有標示不全者，那此斷路器就不合法規所規定。

(四) 選用方式
選擇斷路器時，必須遵循以下幾個原則：

1. 斷路器的額定電流必須大于總負載電流；通常會以實際總負載電流乘上1.25倍的系數。
2. 負載若為電容性，會有瞬間短路大電流(Inrush Current)，由于時間非常短暫，因此只需要考慮Ics大于瞬間短路大電流即可。范例：若使用士林電機斷路器BHA32C16，規格如下，額定電壓為AC 380V，額定電流為16A，Ics為380V-6kA，C型斷路器(跳脫電流為5*In)；今使用明緯HLP-80H系列的LED電源供應器(230VAC的輸入電流為0.425A，230VAC的Inrush Current為70A)，請問最多可以并接幾臺？

解答：

1. 16/1.25=12.8；12.8/0.425=30(臺)
2. 70*30=2100A<6kA

經由上面的計算，我們可以得知最多可以接30臺。實際安裝30臺確實也不會有跳脫現象。若是沒有乘1.25倍的系數，則應該可以接37臺，但實際安裝36臺，斷路器就會跳脫了。另外上述的數據是在常溫25℃下的參數，若是環溫更高的話，則必須參考廠商的溫度補正曲線圖來修正(降低)額定電流。

(五) 結論

并接多臺明緯電源供應器時，應慎選合適的斷路器，以避免一開機斷路器即跳脫保護；若實在并接太多臺而無法挑選合適的單一斷路器，此時應考慮使用多個斷路器分路保護。
上述斷路器的計算方式是屬于大眾化的方式；另外一種方式是還要考慮涌浪電流大小與T50，并搭配斷路器的K系數來計算。但由于K系數不是每家廠商都能提供，故這里就不多著墨。
綜合以上所說，開關式電源供應器有涌浪電流是無可避免的，若其規格無法滿足系統需求，可以另外選用ICL-16來抑制涌浪電流的大小，同時也可以降低系統前端斷路器的使用顆數，來達到整系統最佳性價比的設計。
